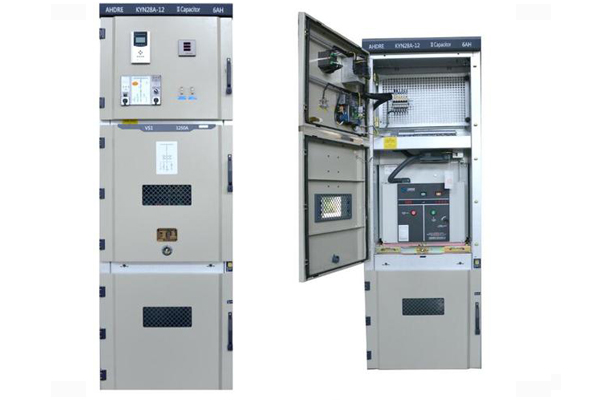

高壓進線柜、計量柜、高壓出線柜、低壓進線柜、電容柜、低壓出線柜，這些配電柜是配電室的常規配置，不管高壓還是低壓都是按一定的功能組合在一起。定制電機安裝（1）高壓進線柜：它是分斷高壓進線電源的高壓柜，其實不是真正的進線柜，進線一般不是接在這臺柜子上，而是接在隔離柜上的，電機安裝但它有斷路器（真空）能分斷進線電源所以才叫進線柜。（2）計量柜：顧名思義就是用來裝電度表的，準確計量你用多少電的柜子，該柜子除了PT、CT就沒有什么大的元件了。（3）高壓出線柜：他的作用是用來分配和輸送電能的，他一般帶的變壓器或是高壓用電設備（電動機）及高壓補償設備等。（4）低壓進線柜：一般是從變壓器下來的第一臺柜子，也稱為低總柜，用來控制下面所有的用電設備，他的總開關一般都采用框架斷路器。

全密封智能型戶外高壓真空斷路器]:定制電機項目研究開發的主要內容：（1）、戶外高壓柱上真空斷路器該真空斷路器應具有以下主要特點：a）、全密封結構：整體結構緊湊合理、體積小、重量輕；b）、采用真空滅弧室：短路開斷電流大，無燃燒和爆炸危險，安全、項目研究開發的主要內容： （1）、戶外高壓柱上真空斷路器 該真空斷路器應具有以下主要特點： a）、電機安裝全密封結構：整體結構緊湊合理、體積小、重量輕； b）、采用真空滅弧室：短路開斷電流大，無燃燒和爆炸危險，安全、免維護；c）、絕緣套筒采用SMC壓塑料外包復硅橡膠：重量輕、抗沖擊強度高、抗紫外線、耐候性強，可運行于條件惡劣環境；d）、采用新穎的操作機構，動作簡單、可靠、壽命長； e）、多功能：可裝設電流互感器、可帶隔離開關、可加接相關的智能開關控制器實現遠程控制和監視。 f）、開關外露的金屬構件全部采用不銹鋼，避免了因金屬銹蝕造成可靠性下降。 （2）、與斷路器配套使用的智能型開關控制器 —— 相關型號的電流電壓自動分段控制器和自動重合控制器 該類控制器應采用標準的RS 485接口，使斷路器具有便利的“四遙”通訊功能，并可實現有線、光纖、微波、載波、電臺等多種通訊方式。 隨著我國城鄉電網的改造，高壓真空斷路器的需求量增長很快。

高低壓成套設備的斷路器的控制，不知道大家了解的多嗎，不了解的就和我們大家一起來看看吧。高低壓成套設備中的斷路器的控制，定制電機就是控制其合閘和分閘。按控制地點分有就地控制和集中控制兩種。在斷路器附近用手操作斷路器的手動操作機構或采用按鈕控制(通過電磁鐵或電動機)完成合閘、分閘任務，就是就地操作。定制電機這種方式可以一節省投資、節省電纜和二次設備。集中控制是在主控制室進行的，如發電機、主變壓器、母線分段和母線聯絡斷路器等上要設備，均采用集中控制方式。這種控制方式中被控制的斷路器和主控制室之間一般有幾十米至數百米距離，所以也稱為“遠方控制”。對斷路器的控制是通過輔助電路實現的。在主控制室的控制屏上應裝有能發出合閘、分閘命令的控制開關或按鈕，在斷路器上應有執行命令的操動機構(即合閘、分閘線圈)。控制開關和操動機構之間通過控制電纜連接起來。完成斷路器合閘、分閘任務的電氣回路稱為控制電路。控制電路按操作電源的種類可以分為直流操作和交流操作兩類;按采用的接線和設備分，有強電控制和弱電控制兩類。

戶內安裝，開啟式雙面維護的低壓配電裝置。 配電柜的基本結構采用鋼板及角鋼焊接組合而成。柜前有門，柜面上方有儀表板，定制電機安裝為可開啟的小門，可裝設指示儀表。并列拼裝的柜，柜與柜間加有隔板，減少了由于單柜內因故障而擴大事故的可能。柜后骨架上方有主母線安裝子絕緣框上，灤縣電機安裝并設有母線防護罩，防止上方墜落金屬物體造成主母線短路的惡性事故。中性母線裝置在柜下方的絕緣子上，保護接地系統的主接地點焊接在骨架的下方，儀表門也有接地點與殼體互連。PGL型交流低壓配電屏分為:低壓計量柜、低壓進線柜，電容補償柜、市發電轉換柜、母線聯絡柜、低壓出線柜。
